1. Descripción de la Función e Instrucciones de Configuración
Por defecto, se asume que:
- La presión en la columna se ha estabilizado dentro del Tiempo de Retraso de Transmisión (TxDT) después de
que el flujo se vuelve alto
- El receptor en superficie no tendrá problemas para intentar decodificar la sincronización después de que
Figura 1: Receptor de superficie
Estas suposiciones, aunque son ciertas la mayoría del tiempo, no cubren los casos en que el sistema está perdiendo
fluido o cuando la presión tarda más tiempo que el TxDT en estabilizarse. En tales condiciones, se vuelve complicado
para el receptor en superficie y MicroPulse sincronizarse y decodificar los datos. Para manejar estos casos atípicos,
es deseable usar activadores adicionales que le brinden al decodificador la mejor oportunidad posible para
sincronizarse y decodificar el transmisor MicroPulse / de pulsos de lodo.

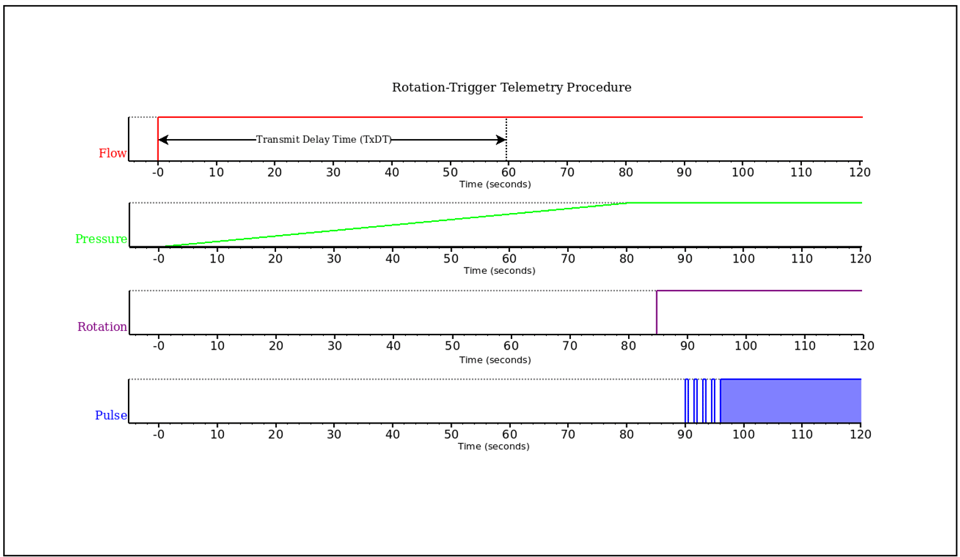

Además de telemeter datos basados solo en las transiciones de flujo, también podemos programar MicroPulse para
telemeter basándose en la rotación, además del estado del flujo, como se ilustra en la Figura 2.
Figura 2

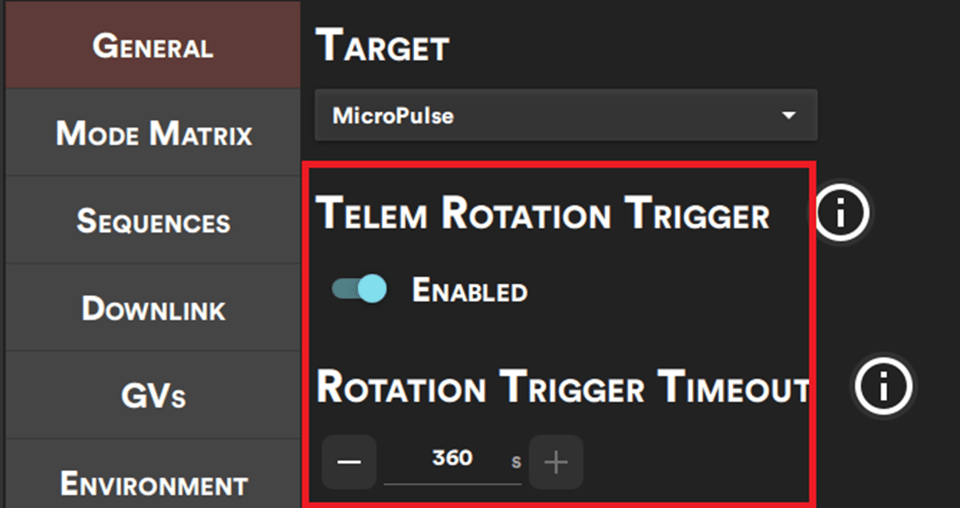

Para habilitar la función de Activador de Rotación, active el interruptor "Telem Rotation Trigger" (Activador de
Rotación para Telemetría) disponible en el software Eclipse Touch, seleccione la pestaña MWD, haga click en Editor y
busque en la sección General.
El “Rotation Trigger Timeout” (Tiempo de Espera del Activador de Rotación) es una configuración de seguridad;
después de que el flujo se vuelve alto y transcurre el período de tiempo establecido, la herramienta comenzará a
telemeter para cubrir el caso en que la rotación no pueda ser detectada con precisión.
Puede configurar este tiempo dentro de un rango con el que se sienta cómodo, de 30 a 360 segundos.
Al configurar un MicroPulse para el disparador de rotación, el usuario debe tener en cuenta los valores de Tiempo
de evaluación de rotación en la sección General.

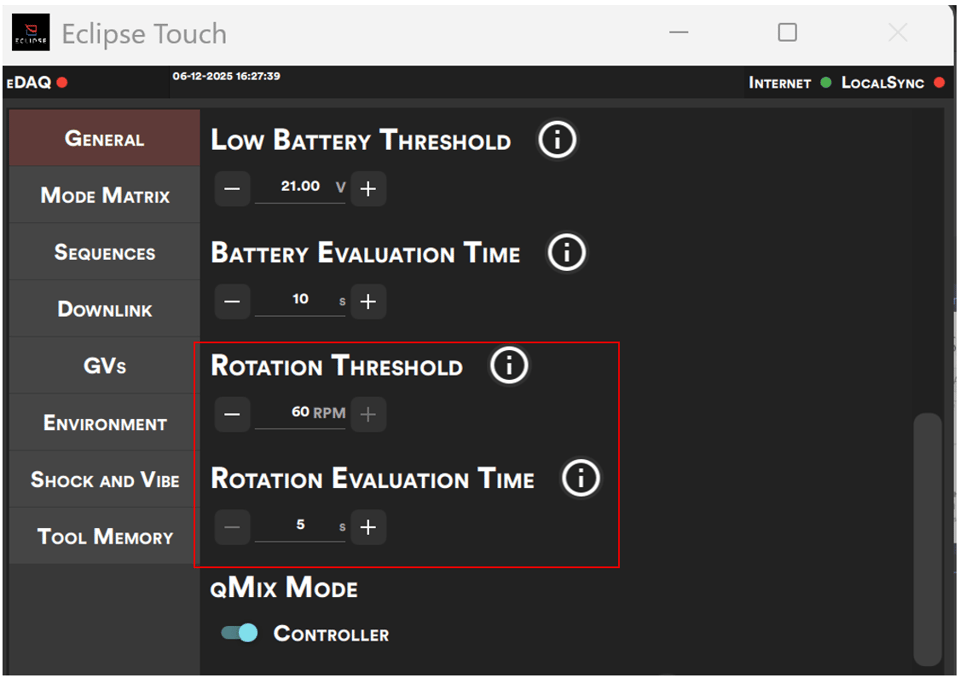

Al configurar un MicroPulse para el Activador de Rotación (Rotation Trigger), el usuario debe tener en cuenta los
Valores de Umbral de Rotación (Rotation Threshold) y Tiempo de Evaluación de Rotación (Rotation Evaluation
Time) que se encuentran en la sección General.
Estas configuraciones definen si la rotación es alta o baja. Se considera que MicroPulse está rotando si las RPM de la
herramienta son mayores que el valor de Umbral de Rotación (Rotation Threshold) programado durante un período
mayor al Tiempo de Evaluación de Rotación (Rotation Evaluation Time).
Nota: El Tiempo de Espera del Activador de Rotación debe seleccionarse entre 30 y 360 segundos como medida de
seguridad para que la herramienta inicie la telemetría de datos si no detecta rotación.
Autor:
Saravanan Pandiyan - Desarrollador de Firmware
